Virtuoso Migration操作说明

使用具有Migration的License Feature的IC231

1. 快速启动

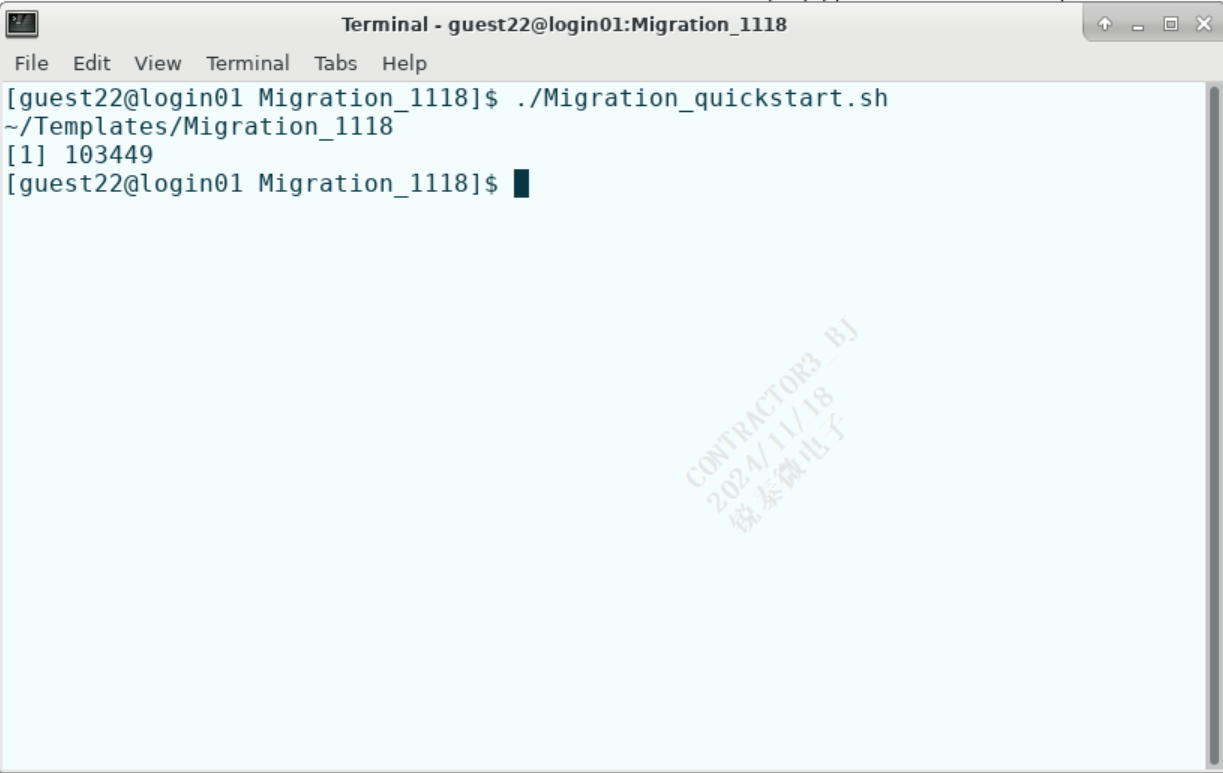

复制/home/guest_space/guest22/Templates/Migration_1118，进入复制后的位置，运行Migration_quickstart.sh，打开Virtuoso

脚本里已经做好了license以及相关环境变量配置，直接执行下面命令即可

cp -r /home/guest_space/guest22/Templates/Migration_1118 ./
cd ./ Migration_1118
./Migration_quickstart.sh

2. 运行Migration

2.1 打开需要转移库中的Shcematic

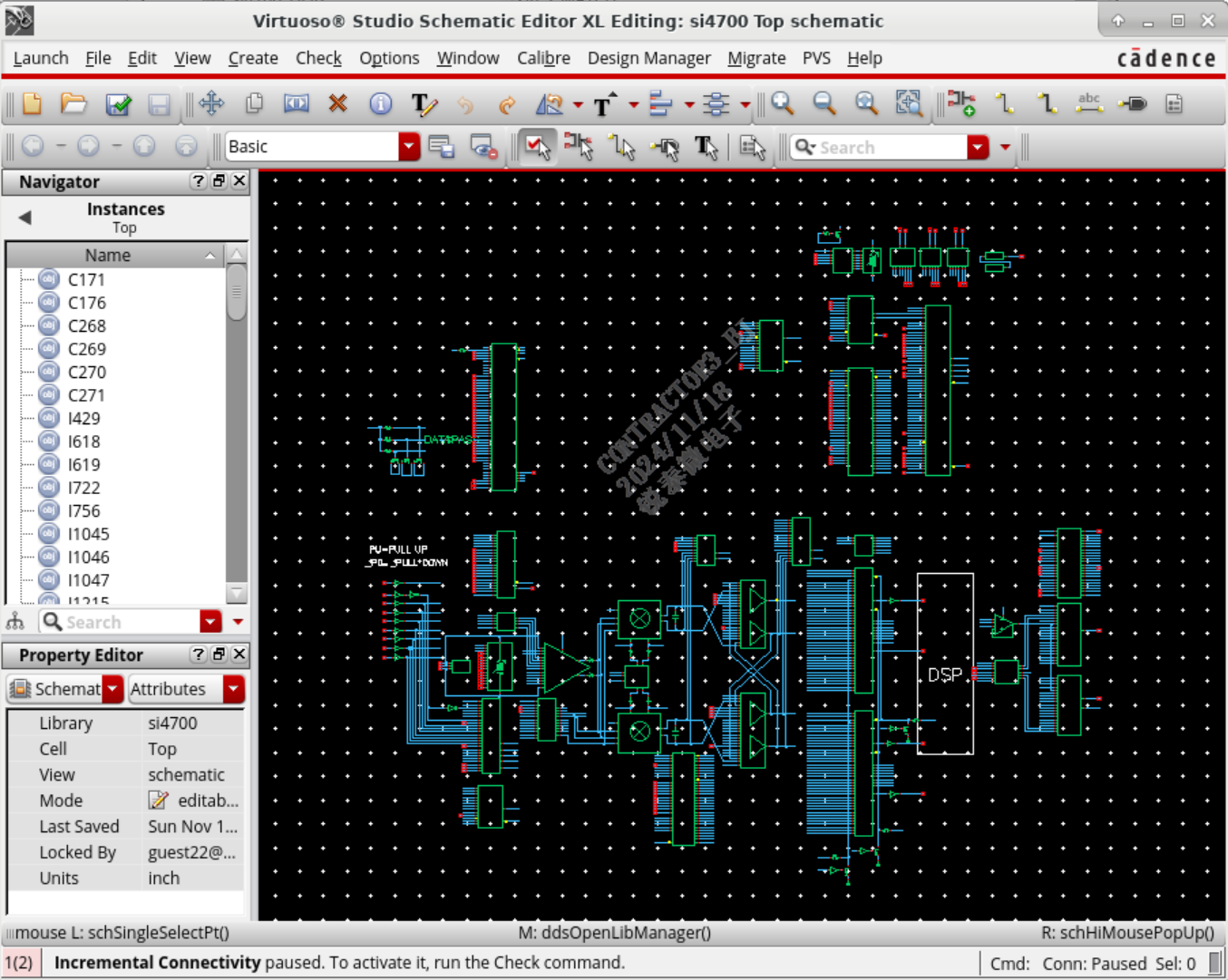

需要使用Schematic XL打开（已经在环境变量中做了相关配置，默认打开方式就是Schematic XL）

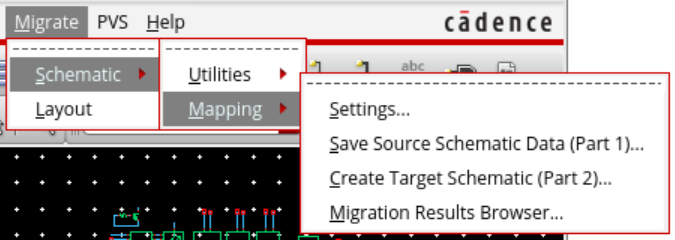

2.2 使用Migrate > Schematic > Mapping中的Part 1与Part 2来完成Migrate

在.cdsinit文件中已经启用了Migrate Plugins。
正常使用需要手动勾选Launch > Plugins > Migrate

2.3 Save Source Schematic Data (Part 1)

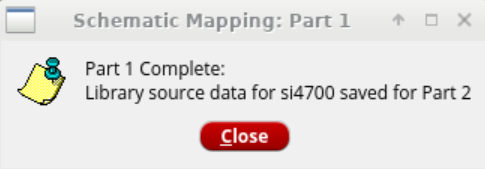

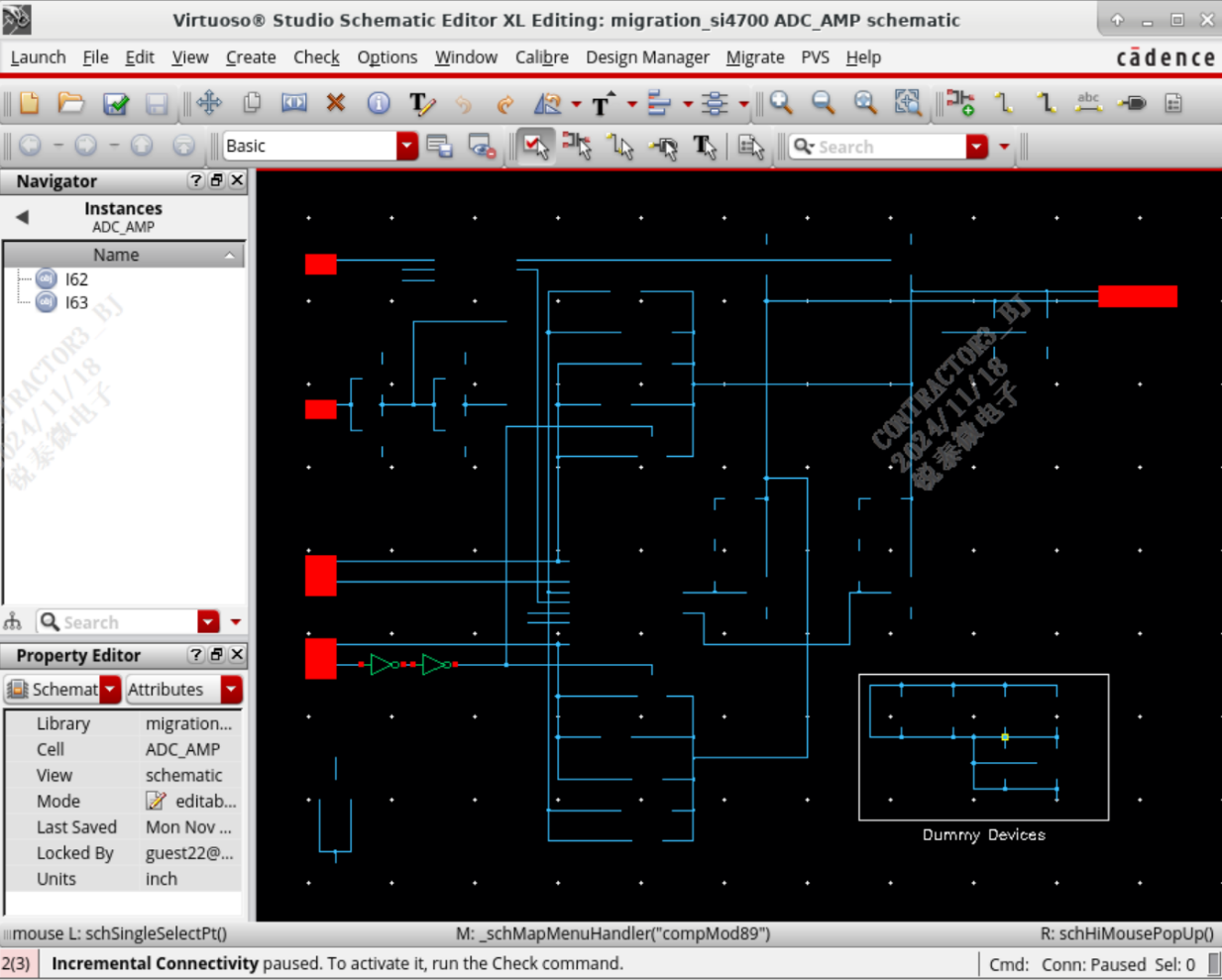

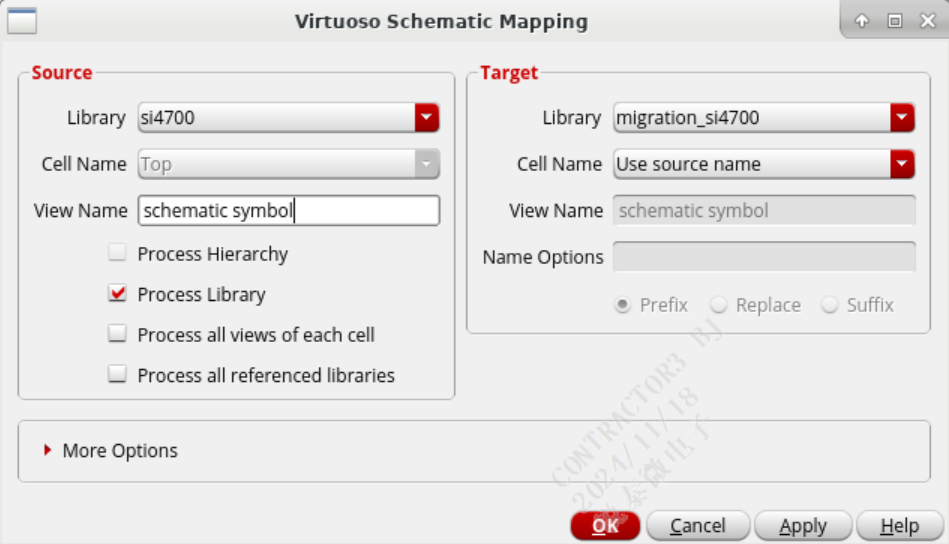

设置如下图（这里选择处理当前库，按需求选择），执行完成后可以在migration_si4700中找到执行的结果（这里被转换后的器件位置是空的）

点击OK 等待执行（3分钟左右）

2.4 Create Target Schematic (Part 2)

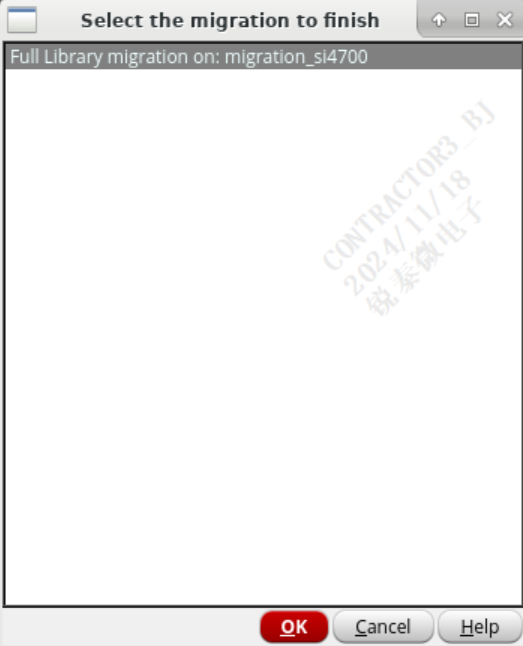

这里一定要执行完Part 1才会出现下面窗口

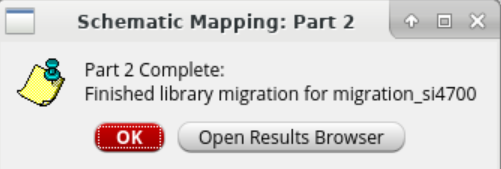

点击OK 等待执行（10分钟左右）

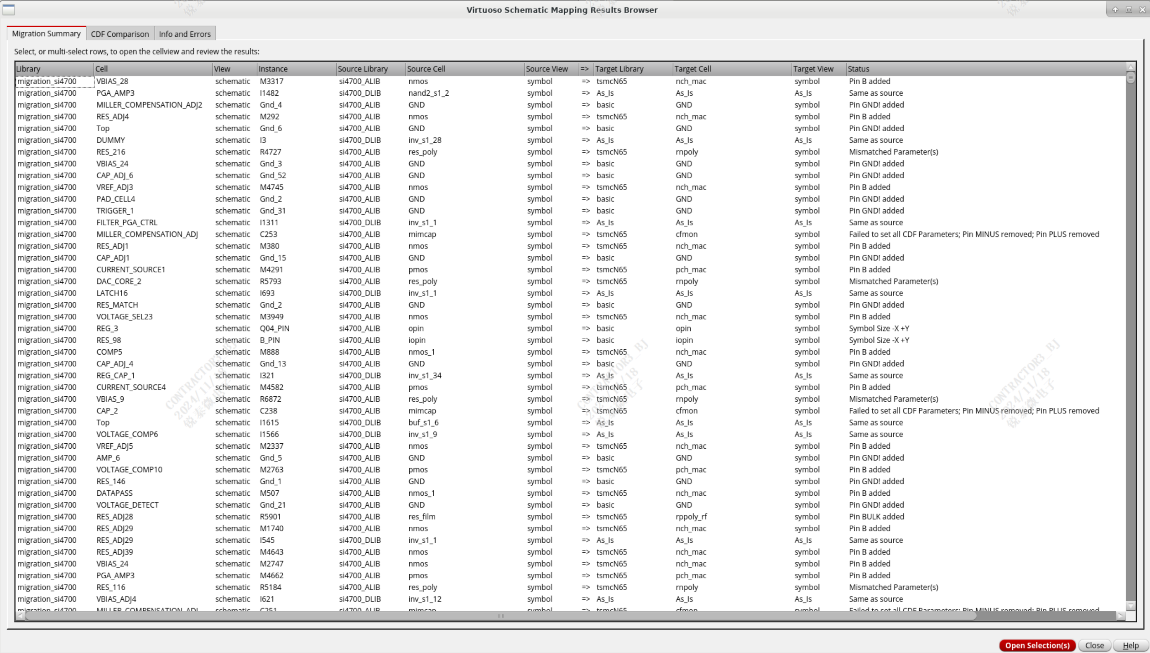

这里可以Open Results Browser

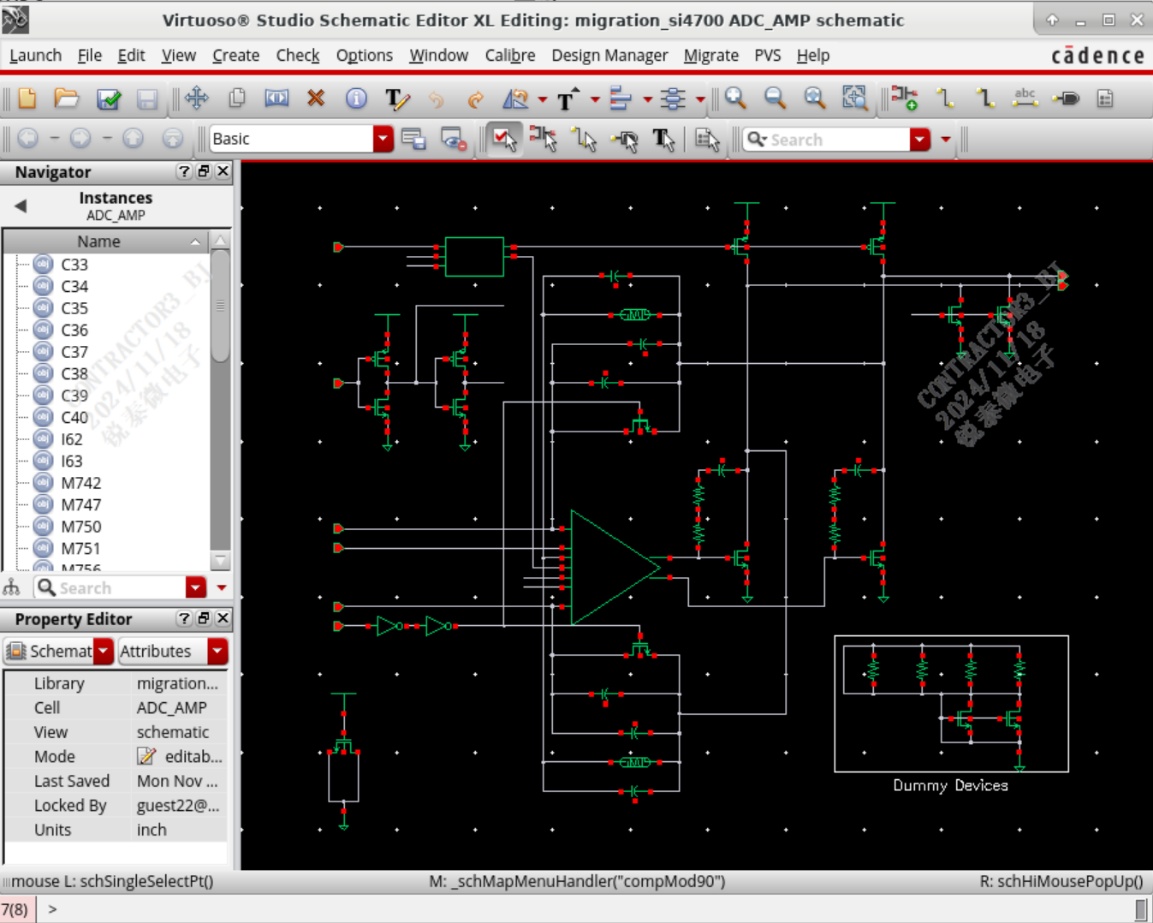

转换后的电路如下图

3.修改Map文件

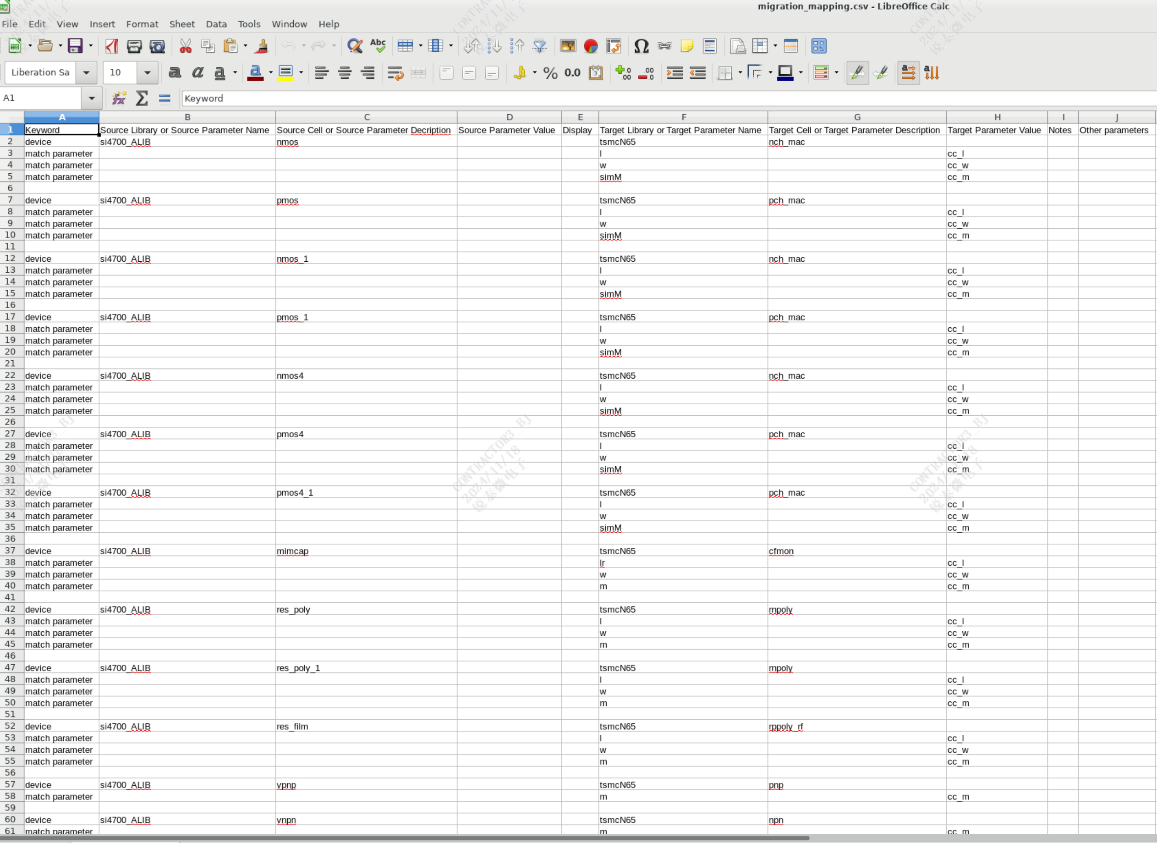

Map文件位置在./migration_mapping.csv
Map文件中定义了所有器件及其CDF的映射关系，这里需要根据需求修改（mos、bjt、cap、res、pin、vdd、gnd等）
修改后保存csv文件然后重新执行2中步骤即可

4. 存在的问题

si4700中的res只能看到Length、Width、Multiplier，对应的Resistance恒为1K Ohms（可能是si4700_ALIB对应PCELL没带这个部分内容）,迁移时直接把对应cdf的l、w、m映射过去了。
mos、cap的具体映射关系需要按照需求修改migration_mapping.csv中的内容，不清楚具体用哪一种比较合适。
Source (si4700) 中数字器件使用的内部定义的全局VDD和GND，导致无法直接替换成T55LP对应的Standard Cell。
