EMX电感抽取
简介
在virtuoso中使用EMX对电感进行抽取
| 类型 | 端口 | 差分 | 抽头 | 屏蔽 | 用途说明 |
|---|---|---|---|---|---|
| Single-ended inductor | PLUS, MINUS | 单端 | 否 | 否 | 最基本的电感 |
| Differential inductor | PLUS, MINUS | 差分 | 否 | 否 | 差分驱动仿真 |
| Single-ended shield inductor | PLUS, MINUS, SHIELD | 单端 | 否 | 是 | 加屏蔽层的单端电感 |
| Differential shield inductor | PLUS, MINUS, SHIELD | 差分 | 否 | 是 | 加屏蔽层的差分电感 |
| Tapped inductor (diff) | PLUS, MINUS, TAP | 差分 | 是 | 否 | 中心抽头差分电感 |
| Tapped inductor (common) | PLUS, MINUS, TAP | 差分+共模 | 是 | 否 | 也考虑共模行为 |

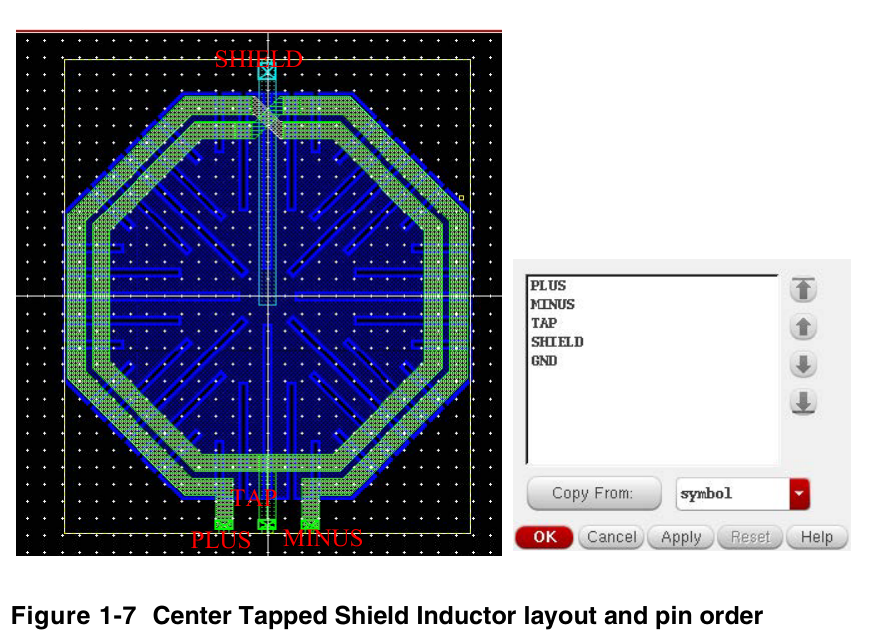

| Tapped shield inductor (diff) | PLUS, MINUS, TAP, SHIELD | 差分 | 是 | 是 | 屏蔽+抽头电感，差分仿真 |
| Tapped shield inductor (comm) | PLUS, MINUS, TAP, SHIELD | 差分+共模 | 是 | 是 | 屏蔽+抽头电感，全面仿真 |
